CM-3700A/3700A-U分光测色计(分光式/侧面端口)
- 产品介绍
- 产品特点
- 规格参数

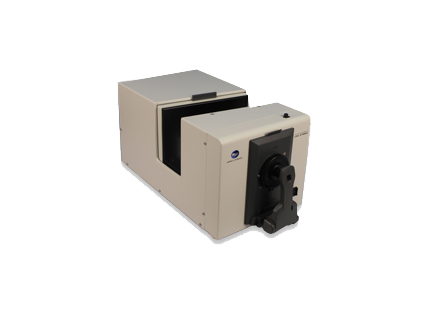

CM-3700A
分光测色计(分光式/侧面端口)
以ISO、DIN、JIS为标准的d/8光学系统(扩散照明8°受光)，具备多种测量功能，适用于各种应用。
产品介绍
柯尼卡美能达旗舰级产品：
即使在低反射率/透射率的情况下也能保持较高的精度和较好的重复性
“先进”的参考分光测色计，实现色彩管理网络系统中较高水准的精确度和可靠度。
CM-3700A各方面的设计均以实现较高性能的精度色彩控制为目标。大型积分球、孔罩及整个光学系统的制造均精益求精，甚至超过了CIE、ISO、ASTM、DIN、JIS等标准的要求。
分别用于样品、反馈通道及大功率氙弧灯的两个扁平全息光栅与硅光电二极管阵列确保了较高的绝对精度和重复性(特别是暗色调)。
产品概况
反射色的测量
-
可选择SCI或者SCE测量方式
SCI (含镜面反射光) 的测量方式可将样品表面的条件对测量数据的影响减小，特别适用于配色应用领域。SCE (排除镜面反射光) 的测量方式与专业的视觉评估更为接近。 -
可变的测量区域
根据需要，可以选择3种测量区域，口径分别为Ø25.4 mm、Ø8 mm和3 mm × 5 mm。 -
可变的UV含量
您的测量含有荧光材料的样品 (如纸张、纸浆)时，可以将照明光源中的UV成分很细的1000级进行控制。
透射色的测量
-
可测量任意长度样品的透射测量腔(最大厚度：约50 mm)
适用d/0几何光学系统，可测量如液体、薄膜、塑料片等样品的光谱透射率。
主要用途
适用于塑料、纤维、染色、陶瓷工业等领域
主要特征
- 照明/受光系统符合CIE、ISO、ASTM、DIN和JIS的d/8(漫射照明，8度接收)光学结构， CIE，ASTM，DIN和JIS的透射结构。
- 脉冲氙灯光源高亮度，稳定性好，寿命长并且在测量深色和高饱和度颜色时表现出较好的重复性。
- 6英寸积分球采用高科技涂层，具有良好的光学特性，使照明更均匀。
- 双光束反馈系统通过传感器对照明光源反射的光线能量的监控和自动补偿，可以减少由于亮度变化或光谱特性变化引起的测量误差。
-
分光元件
全息光栅更有效地区分不同波长的光，从而在测量深色物体时具有更好的重复性。
硅光二极管传感器阵列可以迅速将光信号转换成电信号。这些元件都是安装在低热涨指数的不锈钢上，以保证长期稳定性。 - 样品测量和光源监测的光学结构安装在铝合金块上，也能提高稳定性。
- *
-
CM-3700A是由电脑控制的。
可配套SpetraMagic™ NX软件进行控制。
其它特点
较长的样品夹臂，甚至可以测量A4纸大小样品的中部
样品夹可以完全张开，方便测量更大厚的样品
电源保护架避免因意外触碰的断电
全新USB接口保证便利的连接和高速的数据通讯
主要规格
| 照明/受光系统 |
反射：d/8（漫射照明，8°方向接收） SCI（包含镜面反射光）/SCE（不包含镜面反射光）机械切换测量(ISO7724/1、DIN5033 Teil7、JIS Z8722 条件C） 透射：d/0（漫射照明，垂直方向接收） |
|---|---|
| 传感器 | 硅光二极管阵列（38组） |
| 分光方式 | 平面回折光栅 |
| 测量波长范围 | 360nm～740nm |
| 测量波长间隔 | 10nm |
| 半波宽 | 约14nm |
| 反射率测量范围 | 0～200%；分辨率： 0.001% |
| 照明光源 | 脉冲氙灯 |
| 测量时间 | 0.6～0.8秒（输出数据为止） |
| 最小测量间隔 | 3秒 |
| 测量/照明口径 |
LAV：Φ25.4mm/Φ28mm MAV：Φ8mm/Φ11mm SAV：3×5mm/5×7mm |
| 重复性 |
|
| 器间差 |
以主机测量BCRA Series ІІ 12色板的平均∆E*ab 0.08 以主机测量BCRA Series ІІ 12色板的最大∆E*ab 0.3以内 |
| 温度波动性 |
光谱反射率：±0.10%/°C以内 色度值：ΔE*ab 0.05/°C以内 |
| 透射测量样品条件 |
样品宽度：无限制，厚度：小于50mm 透射测量口径：约Φ20mm |
| UV调整 | 马达控制滤镜位置，连续变化 |
| 端口 | USB 1.1 |
| 电源 | AC 100V/120V/230V 50/60Hz（使用标配的电源适配器） |
| 操作温湿度范围 | 13°C～33°C，相对湿度80%以下（35°C），无凝露 |
| 储存温湿度范围 | 0°C～40°C，相对湿度80%以下（35°C），无凝露 |

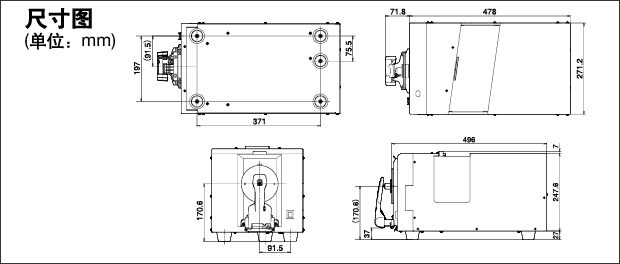

| 尺寸（长×宽×高） | 271 ×274× 500 mm |
| 重量 | 18Kg |

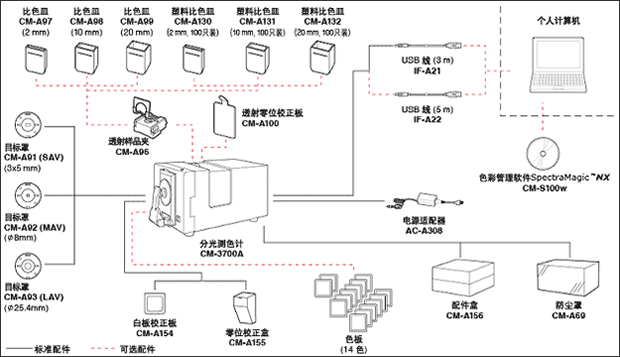

| 标准配件 | 白色校正板CM-A154，零位校正盒CM-A155，3×5mm目标罩CM-A91，Φ8mm目标罩CM-A92，Φ25.4mm目标罩CM-A93，USB线1F-A21，电源适配器AC-A308，配件盒CM-A156，防尘罩CM-A69 |
| 可选配件 |
透射样品夹CM-A96，透射零位校正板CM-A100， 比色皿CM-A97、98、99，塑料比色皿CM-A130、131、132 色彩管理软件CM-S100w |
